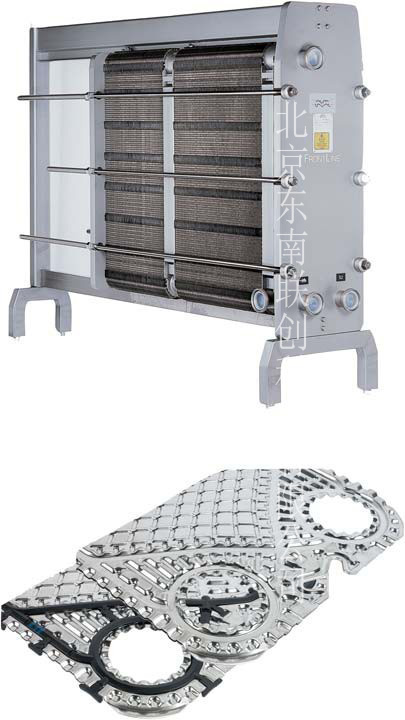

FrontLine™ 双板板式换热器

日期:2012/2/24                                                        浏览次数:5654


应用领域
需要防混设计时,可用于对奶制品、酿造、饮料和食品进行巴氏灭菌和常规冷却/加热。也适用于制药行业进行加热/冷却。

工作原理
板式换热器由一组金属波纹板构成,其上带有开孔,开孔形成液体流动的通道,热量将在两种液体之间传递。
这组波纹板装配在一块固定的固定板和一块可移动的压紧板之间,并通过夹紧螺栓压紧。
这些板片上都装有密封垫,密封垫对板间通道起密封作用并使液体流入相邻通道。板片数由流量、液体的物理属性和温度变化确定。
接头可位于固定板和压紧板中。对于多单元 PHE,还可以位于连接板中。

双板片
双板片由排列在一起的两块板片构成,以便最大程度地减小板片间的空气间隙,空气间隙会降低传热效率。
两块板片之间的空隙直接与大气接触,而不与任何液体接触。为使两块板片之间的任何液体都互不受影响,整个板片外围都有防护装置,以防与大气接触。
双板结构将提高产品安全性,因为板片中的裂缝不会导致两种介质混合在一起。

板型
Front6 Gemini 双板、Front8 Gemini 双板和 Front10 Gemini 双板。
FrontLine 系列中的其他板片还有 Front 和 WideStream® 板片。

密封垫
FrontLine 板片采用无胶Clip-On 密封垫,即使在板片仍悬吊在框架中也可很容易地更换这些密封垫。
密封垫材料的选择考虑到了在与制药和食品有关的设备中使用的安全性问题。

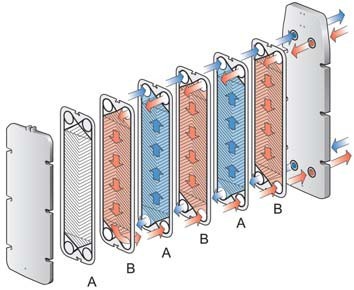

板式换热器的工作原理
可使用标准密封垫。

空隙直接通往大气,未覆盖任何密封垫

双板概念
尽管双板片设计可在其中一块板片出现裂缝时可进行外部检测,但是在某些应用场合却不能采用这种结构。是否能进行外部检测取决于产品成分和粘性、温度和压力。如果某块板片显露出有裂缝的迹象,则必须尽快更换。
由于空气间隙而降低传热效率,会进一步导致需要更多的板片。

为了限制板片总数,必须降低热回收效率。
