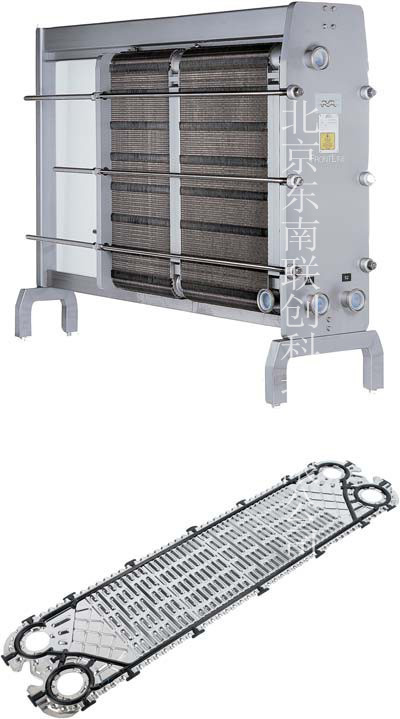

FrontLine™ 板式换热器

日期:2012/2/25                                                        浏览次数:4213

应用领域
对奶制品、酿造、饮料和食品进行巴氏灭菌和常规冷却/加热。也适用于制药行业进行加热/冷却。

工作原理
板式换热器由一组金属波纹板构成,其上带有开孔,开孔形成液体流动的通道,热量将在两种液体之间传递。
这组波纹板装配在一块固定的固定板和一块可移动的压紧板之间,并通过夹紧螺栓压紧。
这些板片上都装有密封垫,密封垫对板间通道起密封作用并使液体流入相邻通道。板片数由流量、液体的物理属性和温度变化确定。
接头可位于固定板和压紧板中。对于多单元 PHE,还可以位于连接板中。

板组
板片上的人字形波纹在板片之间形成通道,每张板片都支撑在相邻板片上。它还可增强紊流,因此可进行高效传热。
为在给定压降时达到最佳的高传热高传热效率,我们可提供不同角度的人字纹。独特的分流区域使流体流经板片的整个表面。通过阿法拉伐悬吊系统可轻松地将板片固定在框架中。此外,角边的导向杆杆提供了稳固的板片组。这些板片是双向的,允许形成平行流,这意味着只需要一种密封垫即可。

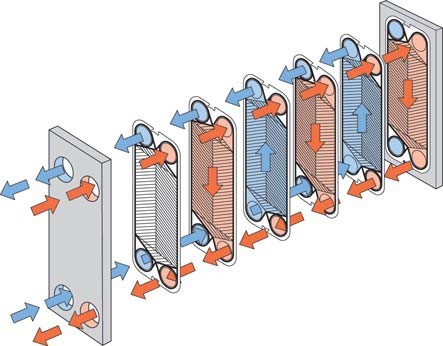

板式换热器的工作原理

板型
Front 6、Front 8 和Front 10。FrontLine 系列中的其他板片还有WideStream® 和Gemini 双层板片。

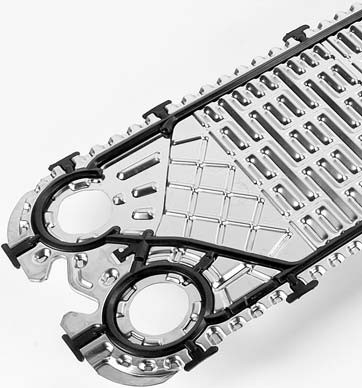

密封垫
FrontLine 板片采用无胶Clip-On 密封垫,即使在板片仍悬吊在框架中也可很容易地更换这些密封垫。
密封垫材料的选择考虑到了在与制药和食品有关的设备中使用的安全性问题。



标准材料
板片
不锈钢 AISI 316 - 厚度为 0.7 mm
钛 - 厚度为 0.9 mm

密封垫
高温丁腈橡胶 FDA。承插型设计。

框架
框架和压紧板均由不锈钢制成或镀有不锈钢。所有过流部件的材质均为耐酸不锈钢。其他表面由多种不锈钢等级。紧固螺栓上的可移动螺母由镀铬黄铜制成。

技术数据
机械设计压力 (g)/温度
FRM/RM – 7 bar/150°C
符合欧洲压力容器安全规范 (PED),可能带有 CE 标志,具体取决于设计条件。
