应用领域
阿法拉伐的这款工业用板式换热器可用于公共加热和冷却作业。下文对此作了详细介绍。

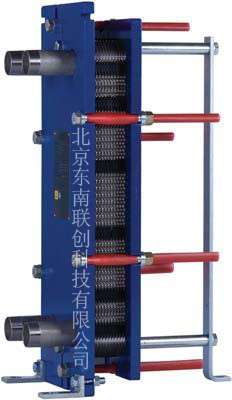

标准设计
板式换热器由一组金属波纹板构成,其上带有开孔,开孔形成液体流动的通道,热量将在两种液体之间传递。
这组波纹板装配在一块固定的固定板和一块可移动的压紧板之间,并通过夹紧螺栓压紧。这些板片上都装有密封垫,密封垫对板间通道起密封作用并使液体交替流入相邻通道。板片数由流量、液体的物理属性、压降和温度变化确定。板片波纹引起液体紊流并支撑板片承受差压。
波纹板片和压板固定在上、下杆之间,而后两者又固定在支撑架上。
接口在固定板上,或者,如果一种或两种液体在设备中形成多条通道,则接口在固定板和压紧板上。
工作原理

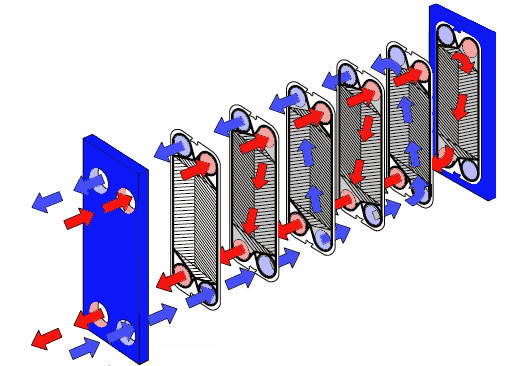

板片之间形成通道,板上角边的孔交替密封,以便两种介质可流过相邻的通道。进行换热,两种介质完全逆流以获得最高的换热效率。板片上的波纹在板片之间形成通道,每张板片都支撑在相邻板片上,进而增强紊流,因此可进行高效传热。
M3、M6、M10 和 M15 板式换热器的工作原理
板片型式
M3 和 M3-X,其中 M3 允许平行流而 M3D 和 M3G 允许双板片结构。
标准材料
固定板
经环氧涂料涂装的低碳钢
密封垫
M3 丁腈橡胶,EPDM,HeatSealF™
M3D 丁腈橡胶,EPDM
|
