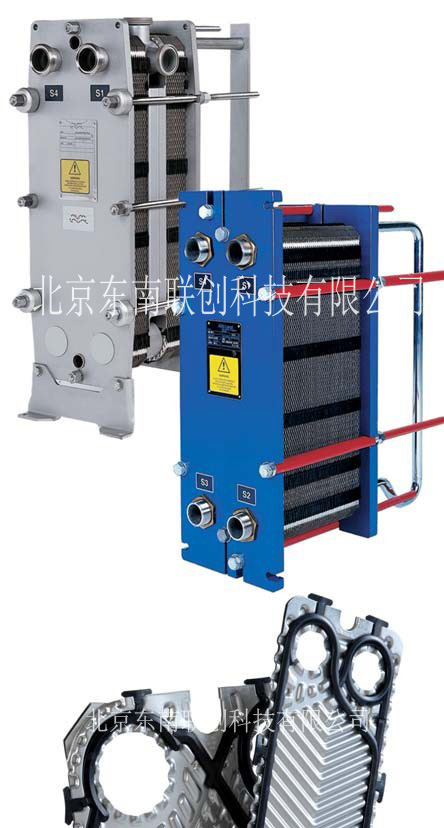

M 系列/BaseLine 双板片 板式换热器

日期:2012/2/23                                                        浏览次数:3509

应用领域
在对设计要求很高的制药、酿酒和饮料应用中的一般冷却/加热。为了实现无交叉感染的功能,建议采用水或类似于水的液体。

工作原理
板片之间形成通道,板上角边的孔交替密封,以便两种介质可流过相邻的通道。独特的分流区域使流体可以均匀流经整个板片表面。
热量在不同的通道之间传递,两种介质完全逆流以获得最高的换热效率。板片上的人字形波纹在板片之间形成通道,每张板片都
支撑在相邻板片上,增强了紊流。增大紊流可以提高热传输效率,增大表面剪切力,以减少污垢以及生物被膜的形成。这些板片
是双向的,允许形成平行流,这意味着只需要一种密封垫即可。

换热器设计
板式换热器由一组金属波纹板构成,其上带有开孔,开孔形成液体流动的通道,热量将在两种液体之间传递。
板片组装配在一个固定的框架板和一块可移动的压紧板之间,并通过夹紧螺栓压紧。这些板片上都装有密封垫,
密封垫对板间通道起密封作用并使液体流入相邻通道。板片数由物料的流量、物理特性、压降和温差确定。
板片波纹引起液体紊流并支撑板片承受差压。板片和压紧板从上部承载杆悬吊下来,并通过下部导杆定位,
它们都通过支柱固定。接口可以位于框架板和(或)压紧板上。

Gemini 双板
Gemini 双板由两个板片组成,中间有狭小的空气间隙。Gemini 双板结构可以避免交叉污染,因为一个板片中的缝隙不会导致两种介质混合在一起。
密封垫Gemini 双板式换热器装配有我们公司标准的无胶 ClipOn 密封垫(双密封垫)。双密封垫设计在产品和冷却/加热介质中间装有两个密封层。
这就保证了在其中一个密封垫泄漏时,不会发生混合。相反,泄漏的液体可以先排放到一个泄漏腔,之后再排出换热器。

框架
Gemini 双板式换热器有两种框架,即 M 系列和 BaseLine 两种。
M 系列框架
这是我们公司的标准框架,其材料为涂有环氧树脂烤漆的碳钢。框架有多种材质的里衬可供选择。
BaseLine 框架
BaseLine 框架是一种实芯不锈钢框架,装有固定或可调的支脚。拉紧螺栓上安装有滚珠轴承垫圈,以便拆装设备。M6-MGBase 还可以装有接口的板片,因而可以在一个框架下安装多个换热器。

机械设计压力/温度
10 barg/160°C (145 psig/320°F)(根据密封垫材料)。

压力容器标准
M 系列

PED 和 ASME

BaseLine
PED
