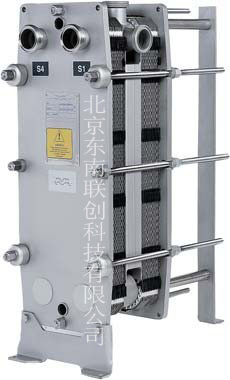

BaseLine 板式热交换器

日期:2012/2/23                                                        浏览次数:6926
应用
对奶制品,酒类,饮料及黏性产品进行冷却/ 加热处理,以及部分应用中的巴氏灭菌。

工作原理
板式热交换器包括一组带导流孔的波纹状金属板片,当两种流体分别从导流孔流过时,即进行热交换。
整套波纹板片被安装在一个框架板和一个压板之间,并且用拉紧螺栓压紧。
波纹板上还装配有一个密封垫,用来以密封通道内的流体并引导流体进入相应的通道。波纹板片的数量取决于流量,流体的物理性质,压力降和温度设定等。板片的冲压波纹有助于形成流体紊流并可支持板材以耐受不同的压力。

框架
波纹板片和压板由上、下两根杆定位。上杆和下杆均固定在支撑架上。在最大型号的热交换器上,一些拉紧螺栓均配备有球形轴承垫圈以方便安装和拆卸该换热器。框架被设计为仅供平地上的安装使用。标准撑脚为固定式。
一个换热器组件内可包含有多个热交换器段,彼此用带有流接头的连接板分隔开。(但M3-Base 另有不同设计)

板片
板片的波纹状形成了板片之间的通道,为相邻的两块板片提供彼此的支撑,并且可促进紊流的产生。这一切均有助于形成高效能的热交换。位于板片四角的导流孔和密封垫系被安排用来保证两种流体介质可分别穿过各自的通道。
板片具有“V”形波纹,用来保证在高工作压力条件下的最大强度。本产品还可提供不同的“V”形波纹板片设计,以便在应用中取得最大热交换效率和低的压力降。
独特的分流区设计可实现流体在板片表面的均匀流动。
板片可交替翻转并且为同侧流,这意味着同一型号的换热器板片是相同的。

板式换热器的工作原理

密封垫
热交换板片均配备有不用胶水粘接的Clip-On 密封垫,即使板片仍在框架内,用户也能对密封垫进行轻松的更换操作。

板片类型
M3、M3G、M6、M6M、M6MG、M10B、M10M、TL10B 和 TL10P

标准材料
板片
不锈钢 AISI 304, AISI 316,钛或 SMO

密封垫
NBR-FDA,EPDM或EPDM-FDA,Clip-On设计。

框架
框架和压板均为坚硬的不锈钢材质。所有过流部件的材质均为防酸不锈钢。其它材料为不同等级的不锈钢。拉紧螺栓的螺母为镀铬黄铜。

技术数据
机械设计压力(g)/温度
10 巴/160℃
符合欧洲压力容器规范 (PED)。
